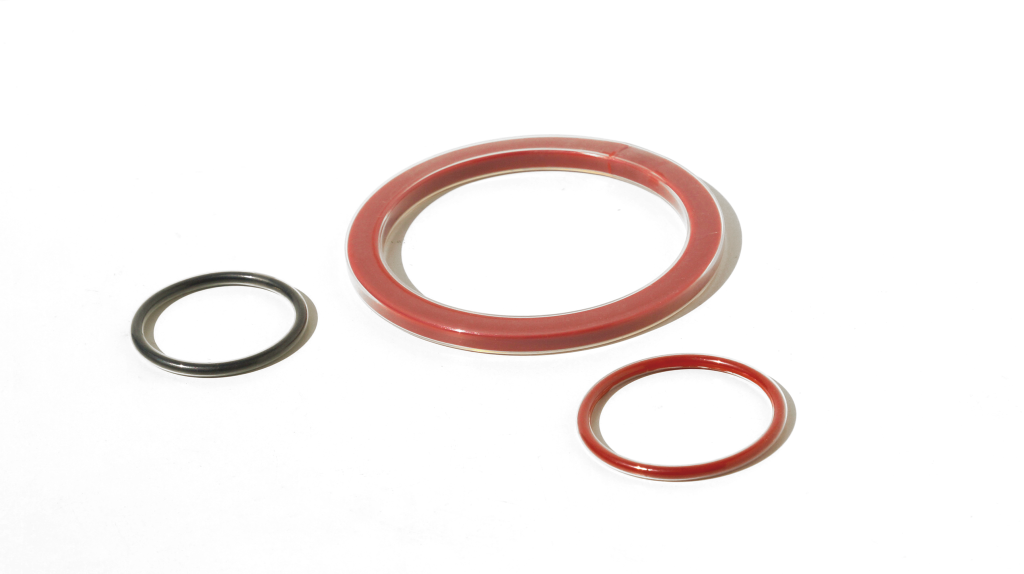

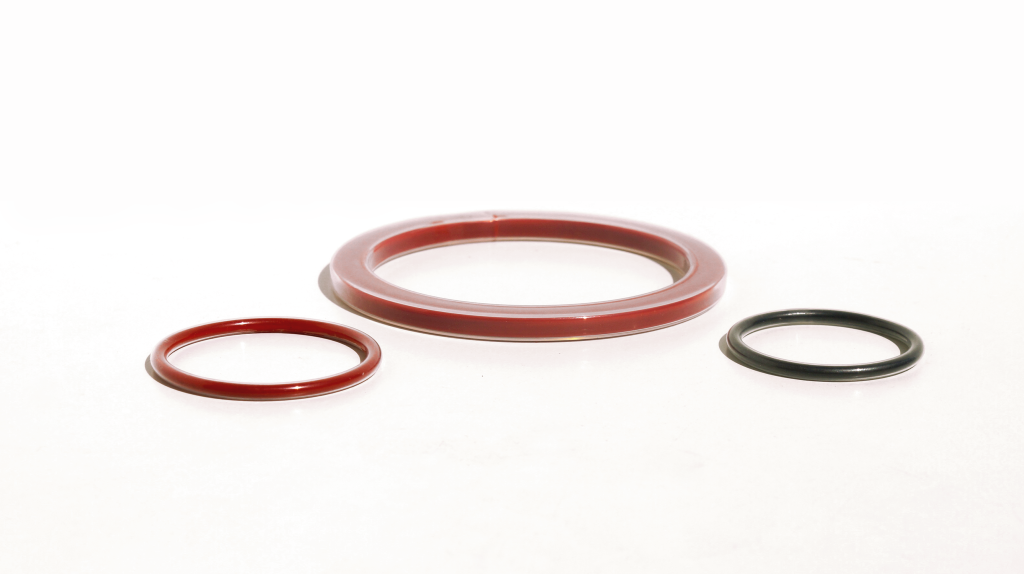

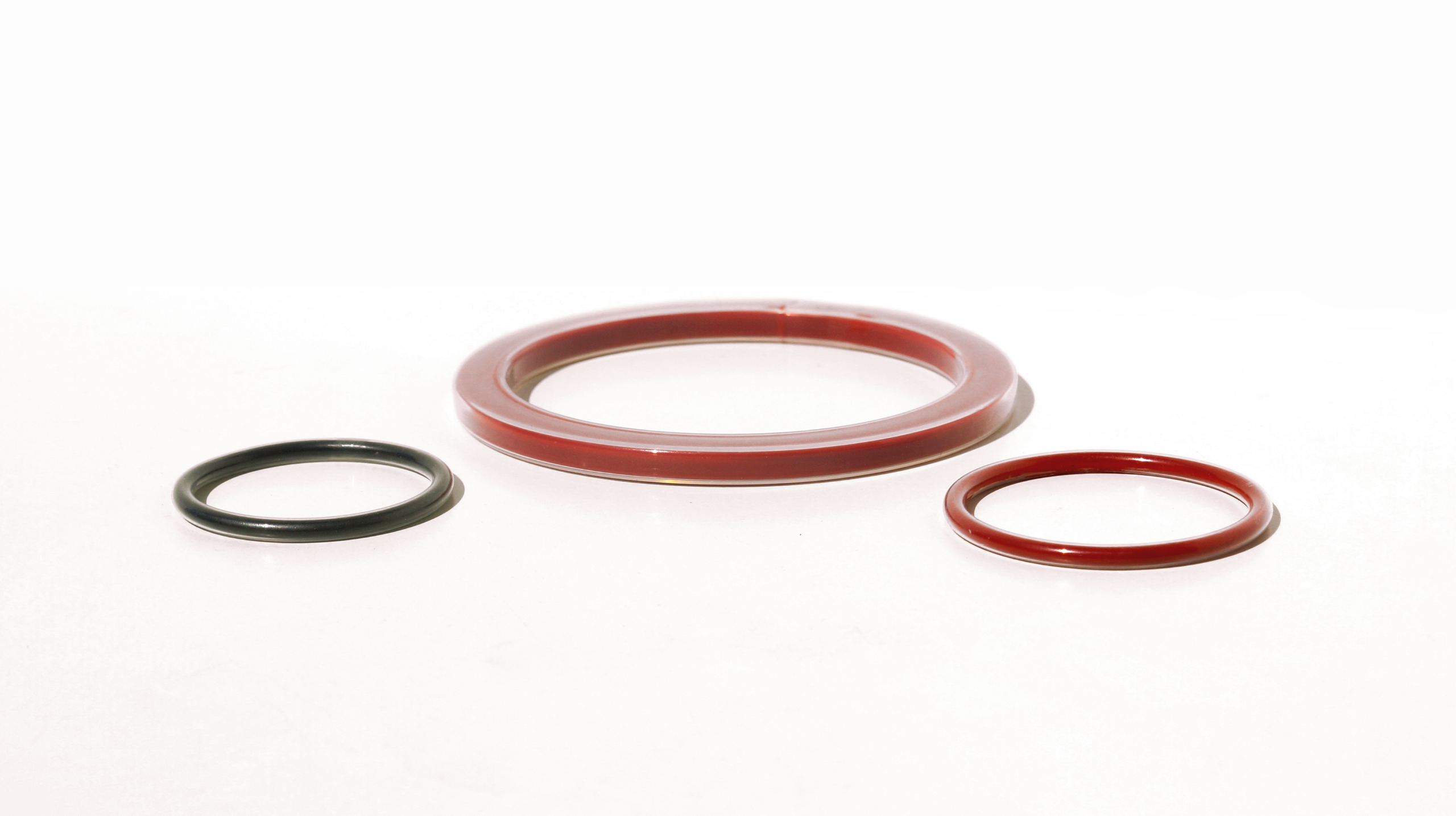

Juntas tóricas encapsuladas

Juntas tóricas encapsuladas, combinan las cualidades del PFA-FEP con los elastomeros silicona-VMQ o viton-FKM. Constan de una capa superior de 0,2 mm que protege el interior elastomerico de los ambientes agresivos químicos.

Existen diferentes combinaciones:

  • Viton-FKM + FEP
  • Viton-FKM + PFA
  • Silicona-VMQ + FEP
  • Silicona-VMQ + PFA

Las juntas tóricas encapsuladas son de uso habitual en la industria farmacéutica y alimentaria ya que estan fabricadas bajo normas FDA, y en las industrias químicas y petroquímicas gracias a su capacidad de trabajo frente a agentes químicos altamente agresivos.

Preferentemente una junta tórica encapsulada debe emplearse para servicios de estanqueidad estática. No obstante puede usarse en aplicaciones dinámicas rotativas siempre y cuando la velocidad periférica sea muy baja.



Los materiales utilizados para el recubrimiento de la junta como ya hemos comentado, son el FEP y el PFA. Sus propiedades son parecidas aunque el PFA tiene mejor comportamiento con temperaturas superiores a 200 ºC.



Características principales de las encapsuladas:

  • Ofrecen una alta resistencia química.
  • Poseen una amplia gama de temperatura.
  • Soportan un fuerte aguante a altas presiones.
  • Tienen una superficie de baja fricción y una baja absorción de disolventes.
  • Gozan de una alta resistencia al “COMPRESION-SET”.
  • Su capacidad de estanqueidad es superior que en otras juntas.
  • Se puede decir que son similares a un elastómero “teflonado
Tambien disponibles en perfil cuadrado


Usada normalmente como junta estática, el FEP y el PFA le proporciona una excelente resistencia química y el interior de Silicona una flexibilidad que el plástico no tiene. Habitualmente se utiliza la silicona (-60 a +260ºC) para trabajar con productos que precisen la norma FDA o que esté en contacto con alimentos. El uso de camisa de FEP nos limitará la estabilidad a un rango de temperatura inferior al del PFA que permanecerá estable hasta los +260ºC, teniendo además la propiedad de resistencia superior a la abrasión y presión

Encapsulado FEP / Núcleo macizo de silicona VMQ:

  • Normalmente silicona de color rojo, opcionalmente en color blanco.

  • Rango de temperaturas: desde -50 ºC hasta +204 ºC.

Encapsulado PFA / Núcleo macizo de silicona VMQ:

A las condiciones anteriores añadimos que se mejora la resistencia de la junta encapsulada a la abrasión respecto al recubrimiento de FEP y que el rango de temperaturas mejora.

 Usada normalmente como junta estática, el FEP y el PFA le proporciona una excelente resistencia química y el cuerpo de fluorelastómero, una flexibilidad que el plástico no tiene. Preferiblemente utilizaremos el  FKM  (-20 a +204 ºC), para utilizaciones agresivas aprovechando su resistencia química. El uso de camisa de FEP nos limitará la estabilidad a un rango de temperatura inferior al del PFA que permanecerá estable hasta los +260 ºC, teniendo además la propiedad de resistencia superior a la abrasión y la presión.

Encapsulado FEP / Núcleo macizo de silicona FKM:

  • Rango de temperaturas: desde -20 ºC hasta +204 ºC.

Encapsulado PFA / Núcleo macizo de FKM:

  • A las condiciones anteriores añadimos que se mejora la resistencia de la junta encapsulada a la abrasión respecto al recubrimiento de FEP. El rango de temperatura mejora utilizando FFKM pudiendo llegar a 250ºC

Juntas encapsuladas de FEP o PFA con Silicona y FKM, son usadas como juntas de estanqueidad tanto en formato tórico, cuadrado, rectangular, ovalado y para cierres tipo Camlok, bien sean en formato macizo o hueco.

Se suministran en diferentes diámetros estándar y existe la posibilidad de fabricación a medida.

Podemos suministrar juntas no nominales.

Propiedades

Unidad



FFKM
FKM
VMQ

Condiciones normales

Dureza

JIS Hs

70-90

70-90

60-75

Elongación, min.

%

60

60

80

Resistencia a la tracción, min

MPa

16

16

16

Compresibilidad

%

50-60

50-60

60-75

Recuperación

%

>85

>85

>70

Conjunto permanente

%

<10

<10

<20

230°C×24h envejecimiento de aire caliente

Cambio de dureza, max.

JIS Hs

-5-+5

-5-+5

-5-+5

Cambio de resistencia a la tracción, max.

%

-15

-15

-15

Cambio de elongación, max.

%

-20

-20

-20

Compresión deformación permanente

175°C×70h

%

≤20

≤20

≤30

Color





marrón
negro
rojo

Apliaciones

Límites de temperatura

°C

-20+250

-20+204

-50+204

Límites de presión

MPa

0-35

Cáusticos fuertes, ácidos moderados, cloro, gases, agua, vapor, hidrocarburos, hidrógeno y fluoruro de aluminio, excepto elemento flúor y sodio fusión.
