Juntas espirometálicas

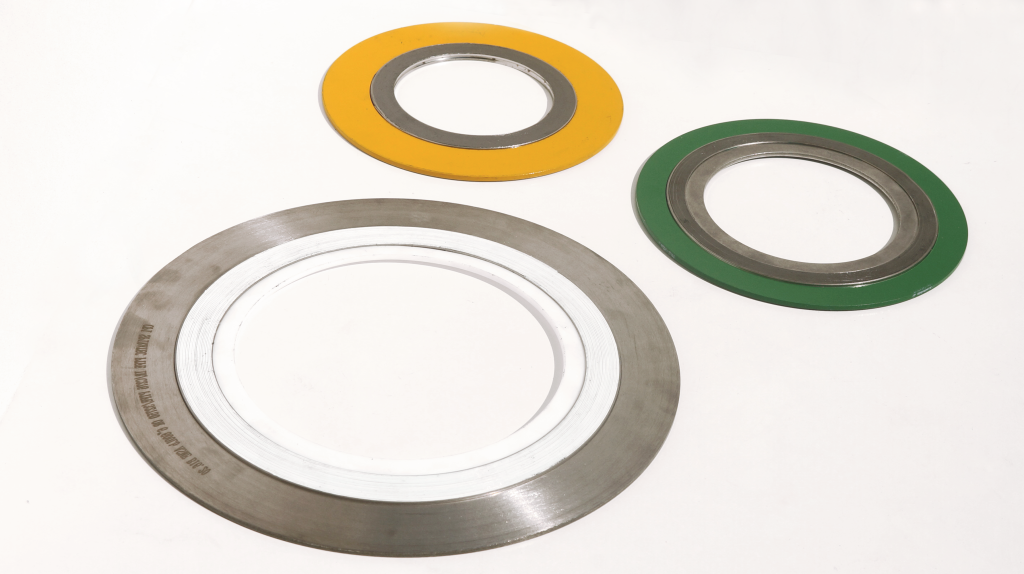

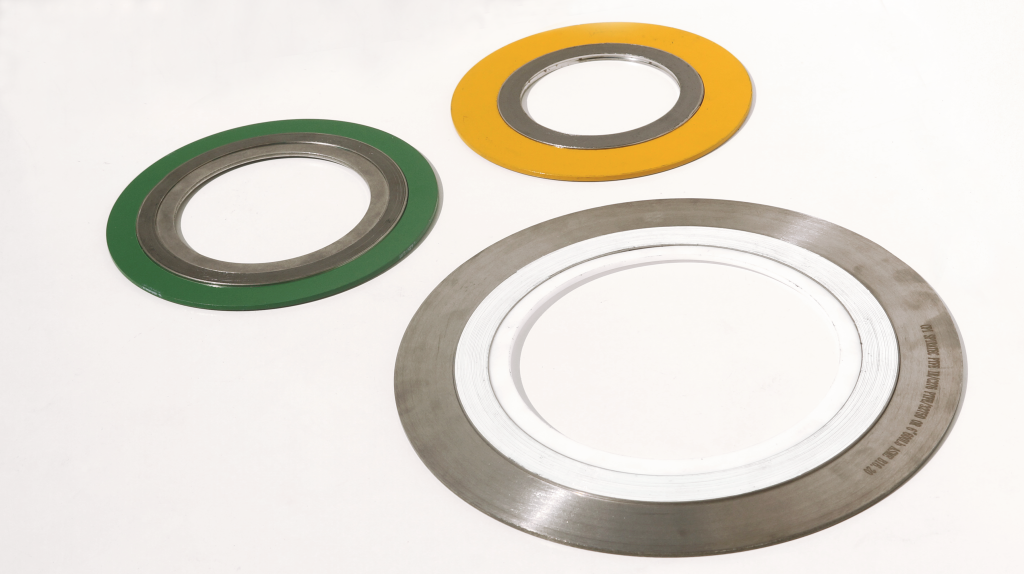

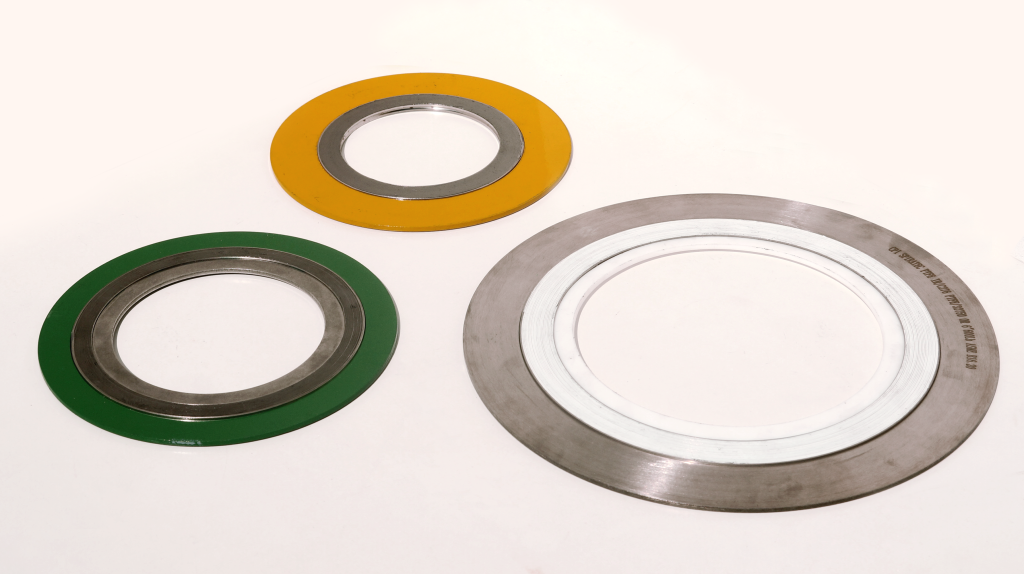

Las juntas espirometálicas TR/TAC/TAI/TACI están compuestas por un elemento de sellado que combina una tira metálica y una tira de material más blando (FM, PTFE, Grafito, Mica, etc.), enrollándose ambas tiras en espirales concéntricas con una tensión continua.
La propiedad principal de las juntas espirometálicas, debido a la acción elástica del perfil compuesto por la banda metálica, es que ofrece un sellado perfecto en condiciones fluctuantes de presión y temperatura, respondiendo a su vez a subidas de temperatura hasta valores considerables manteniendo su posición perfectamente gracias a su recuperación elástica.
La fabricación de juntas espirometálicas se basa en la norma ASME B16.20 y también bajo plano, en diversos materiales como AISI 304, 316L, 321, 347, INCOLOY 800, INCONEL 600, MONEL 400, etc.
TR – Sin Anillos
Válvulas, bombas, tapas, bridas macho-hembra o de cara plana. El anillo interior y exterior está
reforzado con varias capas metálicas sin material blando de relleno para proporcionar una
óptima estabilidad y una mejor compresión y estanqueidad. Espirometálicas adecuadas para bridas macho-hembra, de encaje anular o planas.
TAC – Anillo exterior
Bridas estándar, RF, alta presión. Está dotada de un anillo exterior de un metal sólido que mantiene perfectamente centrada la junta en la cara de la brida. La proporciona una fuerza radial adicional para prevenir que la junta se deforme y además actúa como limitador de la compresión. Por encima de la clase 600 es recomendable añadir un anillo interno en la espirometálica
TAI – Anillos interior
Alta presión bridas macho-hembra de gran tamaño. Un sólido anillo interior actúa como limitador de la compresión y rellena el espacio anular entre el borde de la brida y el interior de la junta. Esta junta está diseñada para prevenir acumulación de sólidos, reducir las turbulencias típicas de los fluidos y minimizar la erosión de las bridas. Espirometálica adecuada para tuberías macho-hembra.
TACI – Anillos interior y exterior
Alta presión y temperatura, medios corrosivos y tóxicos. Es una junta que tiene un anillo interno para proporcionar un límite adicional a la compresión y además realiza la función de barrera de calor y de la corrosión. Previene la erosión de las bridas.
Espirometálica adecuada para bridas de cara plana y con relieve, especialmente indicada para temperaturas y presiones altas, en clase 9001b y superiores o cuando tiene que estar en contacto con sustancias corrosivas y tóxicas.
Material | Minimo (Cº) | Máximo (Cº) | Denominación |
304 SS | -195 | 760 | 304 |
316L SS | -100 | 760 | 316L |
317L SS | -100 | 760 | 317L |
321 SS | -195 | 760 | 321 |
347 SS | -195 | 925 | 347 |
Acero al carbono | -40 | 540 | CRS |
Alloy 20 | -185 | 760 | A-20 |
HASTELLOY B 2 | -185 | 1090 | HASTC B |
HASTELLOY C 276 | -185 | 1090 | HAST C |
INCOLOY 800 | -105 | 870 | IN 800 |
INCOLOY 825 | -100 | 870 | IN 825 |
INCONEL 600 | -100 | 1090 | IN 600 |
INCONEL 625 | -100 | 1090 | IN 625 |
INCONEL X750 | -100 | 1090 | INX |
MONEL 400 | -130 | 820 | MON |
Nickel 200 | -195 | 760 | NI |
Titanio | -195 | 1090 | TI |
Cerámico | -2012 | 1090 | CER |
Grafito flexible | -212 | 510 | F.G |
PTFE | -240 | 260 | PTFE |
Mica | -212 | 590 | MICA |
