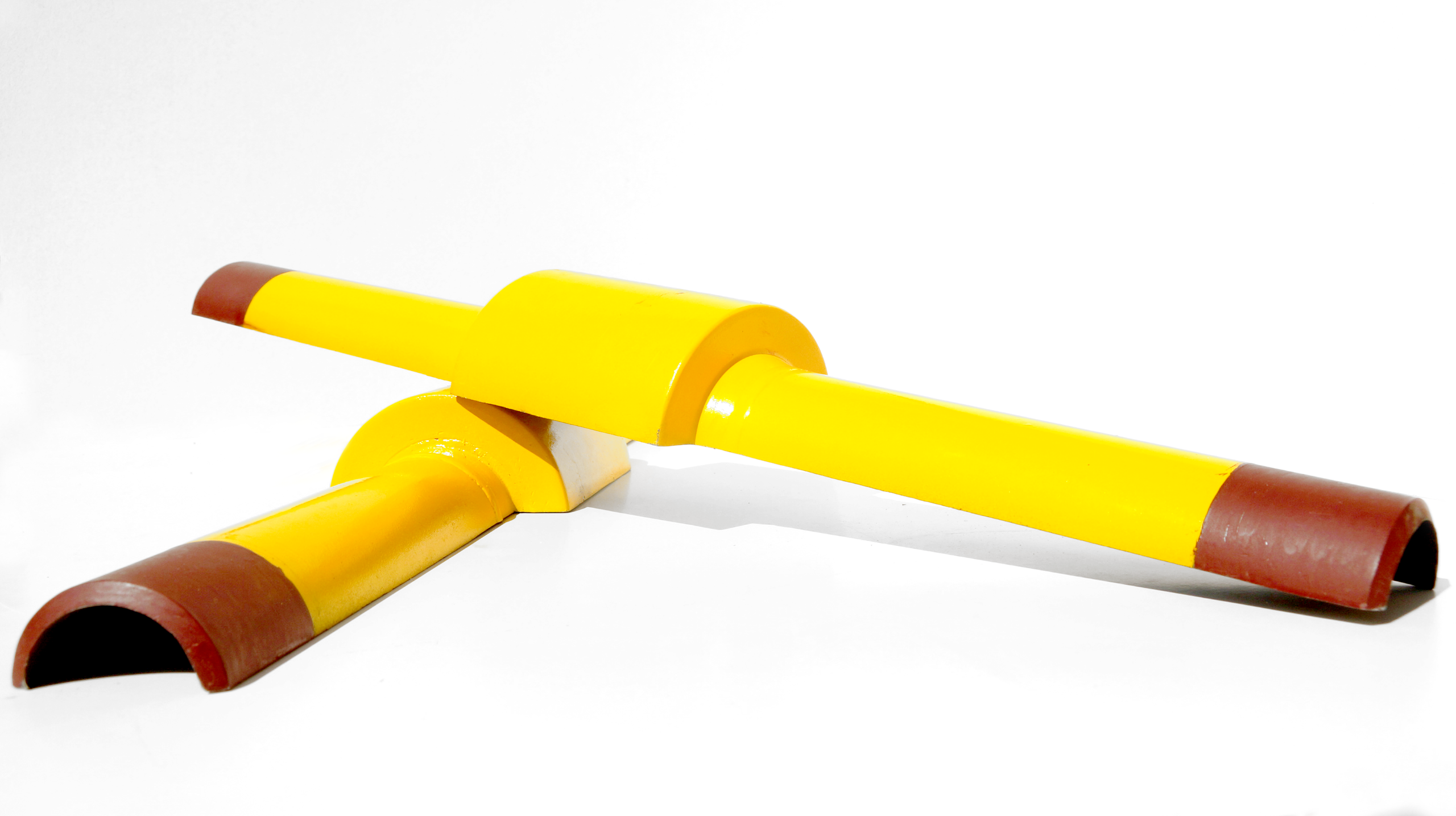

Junta Catódica Monolítica
Las Juntas aislantes de protección catódica monolíticas CPI-CATJOINT para una superior protección, es un conjunto aislante monolítico cuya función es brindar protección catódica en las líneas que transportan producto altamente corrosivo. Las juntas aislantes tipo monoblock o insulation joints son necesarias para aislar eléctricamente una tubería enterrada o sumergida que se quiere proteger catódicamente de otra tubería o estructura metálica que no se desea proteger y su contacto con el suelo puede suponer una demanda importante de la corriente de protección, de tal forma que haga no factible la protección deseada o que el consumo de corriente sea tan alto que sea preferible aislar las dos estructuras.
Por otro lado cuando entre dos tuberías (por ejemplo una tubería y un sistema de puesta a tierra de cobre o en contacto con hormigón armado, que son catódicos respecto al acero), sirven para evitar estos pares galvánicos. Su uso se indica especialmente cuando se trata de conseguir una máxima seguridad en cuanto a fugas y rigidez dieléctrica, teniendo la cualidad de que se pueden enterrar con mayor seguridad que las juntas aislantes para bridas.
A diferencia de los Kits Dieléctricos, las Juntas aislantes de protección catódica monolíticas CPI-CATJOINT no dependen de un montaje de juntas, manguitos y arandelas en una brida en su lugar de instalación. Debido a que los CPI-CATJOINT están soldados en una sola pieza, los problemas de campo son prácticamente inexistentes y la integridad del aislamiento se mantiene intacto.
Para el diseño de estas Juntas Monoblock o Insulation joint debe tenerse en cuenta el fluido que va a circular por la tubería; gas, combustibles líquidos, agua potable, etc., la presión, el diámetro de la conducción, la temperatura (si no es la normal de ambiente) y el espesor de tubería. Al ser totalmente herméticas son especialmente indicadas, por su mayor seguridad, en áreas deflagrantes.
- Redes de tuberías industriales y estaciones distribuidoras de gas, hidrocarburos y agua.
- Antes o después de estaciones de reducción de gas.
- Instalaciones de los almacenes en las minas de gas y petróleo.
- Depósitos y redes de transportes de hidrocarburos y gas.
- Instalaciones subterráneas y/o cercanas al agua y/o sobre la superficie.
- No precisa de mucho trabajo, la instalación es más sencilla que en los Kits Dieléctricos.
- No precisa de pozos de inspección, válvulas, ni mantenimientos – se suelda en el lugar y se entierra.
- Aislamiento catódico fiable y sin preocupaciones.
- Los revestimientos epoxi no conductores ayudan a prevenir cortocircuitos, tanto externa como internamente.
- Aislados de corrientes parásitas impresas en el tubo de fuerzas externas tales como sistemas de transmisión eléctrica, las corrientes de tierra y las corrientes que fluyen desde un punto a otro.
- Excelente flexión y resistencia a la torsión

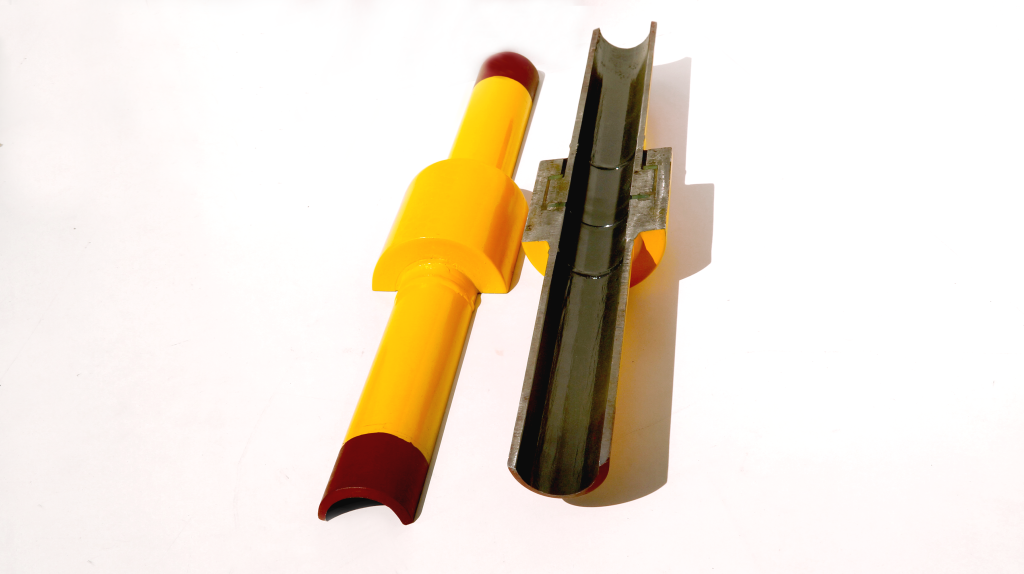

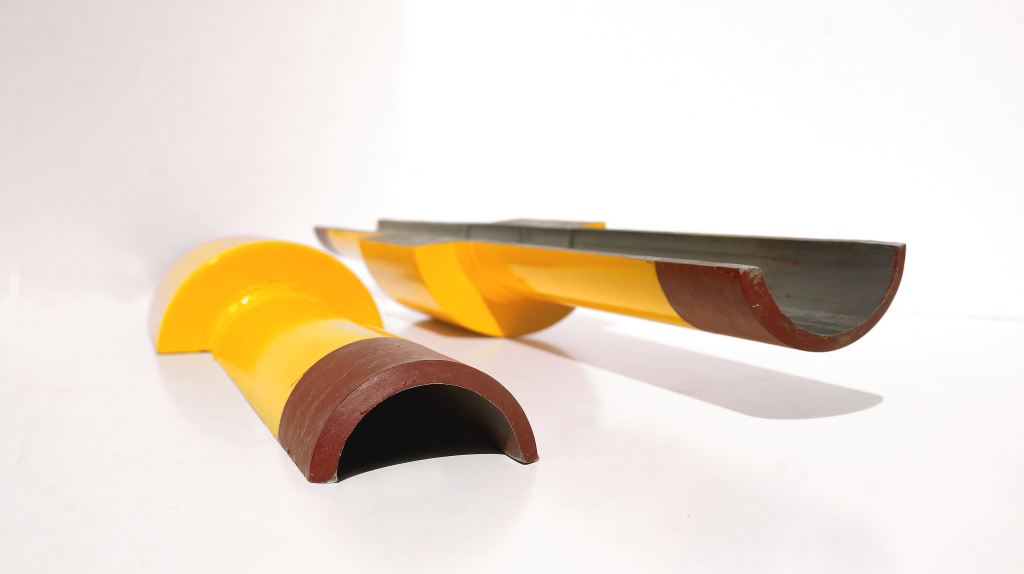

- El armazón de las juntas monolíticas dieléctricas está compuesta por una estructura soldada de anillos de chapas de gran espesor.
- Estos anillos generalmente son de aceros de construcción o aceros de baja aleación.
- El empleo de materiales aislantes de gran calidad garantiza una excelente calidad de nuestras juntas monolíticas dieléctricas.
- Pueden ser utilizados explosores recambiables.
- Durante los ensayos eléctricos con tensión de 5 Kv (50Hz), no se notan chispas (descargas). Este ensayo se realiza antes y después de la prueba hidrostática, durante 1 minuto.
- Resistencia eléctrica del monobloque es mayor a 5 Mohms, bajo la tensión de 1kV.DC (en seco).
- Durante la prueba de estanqueidad del revestimiento exterior, bajo tensión de 15–25 kV no hay descargas eléctricas.
ANSI 150 (PN 25)
- Presión de funcionamiento máxima, bar – 25,0 (363 psi)
- Ensayo de Presión de Fuerza, PT, bar – 37,5 (544 psi)
- Rango de temperatura de trabajo TS, ° F – -4 °
- Tensión eléctrica AC 5kV (50Hz) en 1 min. Tiempo (en seco)
- Resistencia a tensión DC 1kV (en seco) R, MΩ – 5,0
- Presión de funcionamiento máxima, bar – 63,0 (914 psi)
- Prueba de Presión de Fuerza, PT, bar – 94,5 (1370 psi)
- Rango de temperatura de trabajo TS, ° F – -4 °
- Tensión eléctrica AC 5kV (50Hz) en 1 min. Tiempo (en seco)
- Resistance at voltage DC 1kV (in dry condition) R,MΩ – 5,0
ANSI 600 (PN 100)
- Presión de funcionamiento máxima, bar – 100,0 (1450 psi)
- Prueba de Presión de Fuerza, PT, bar – 150,5 (2183 psi)
- Rango de temperatura de trabajo TS, ° F – -4 °
- Tensión eléctrica AC 5kV (50Hz) en 1 min. Tiempo (en seco)
- Resistencia a tensión DC 1kV (en seco) R, MΩ – 5,0
