RTJ perfiles especiales

RTJ s/plano

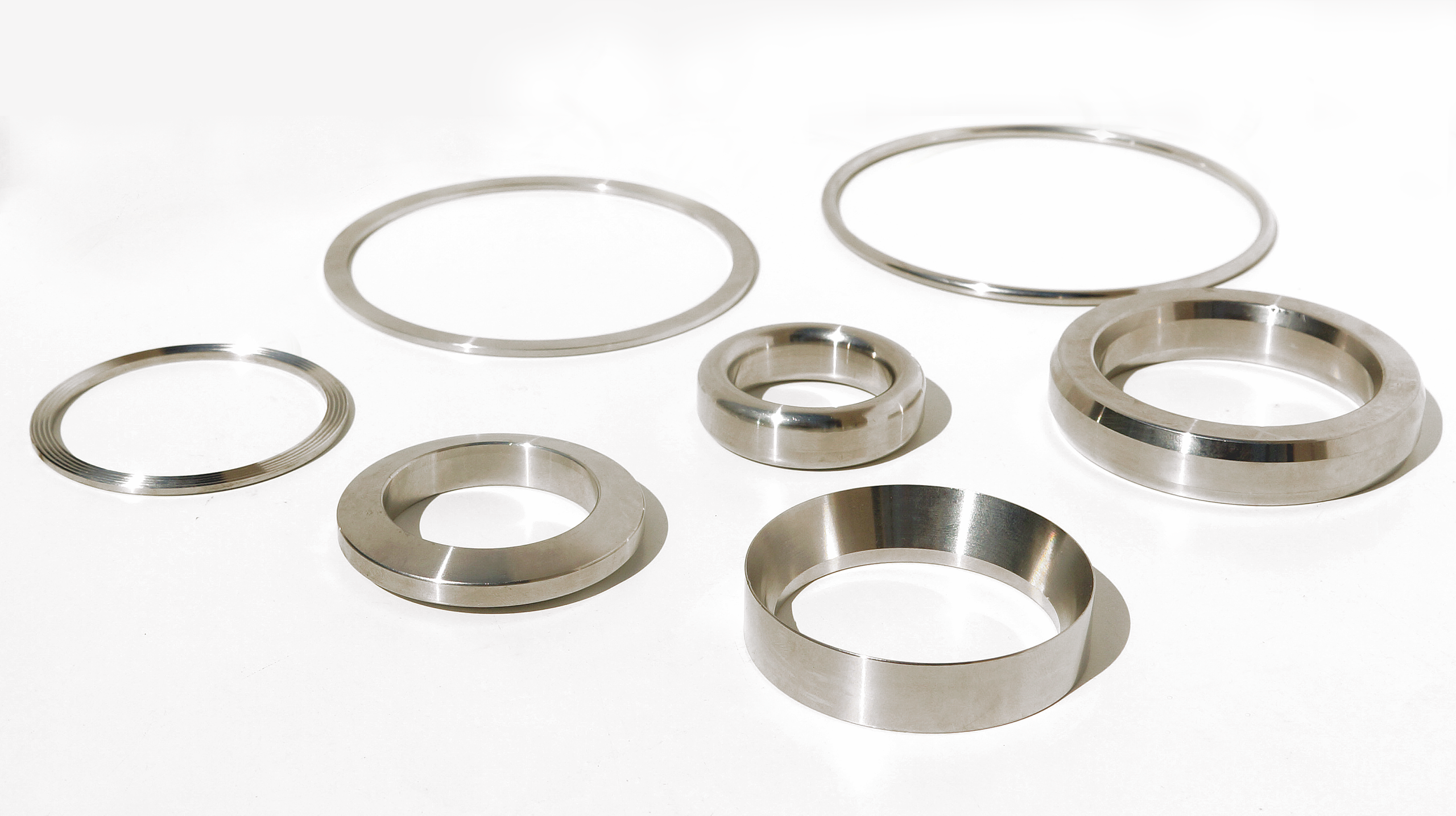

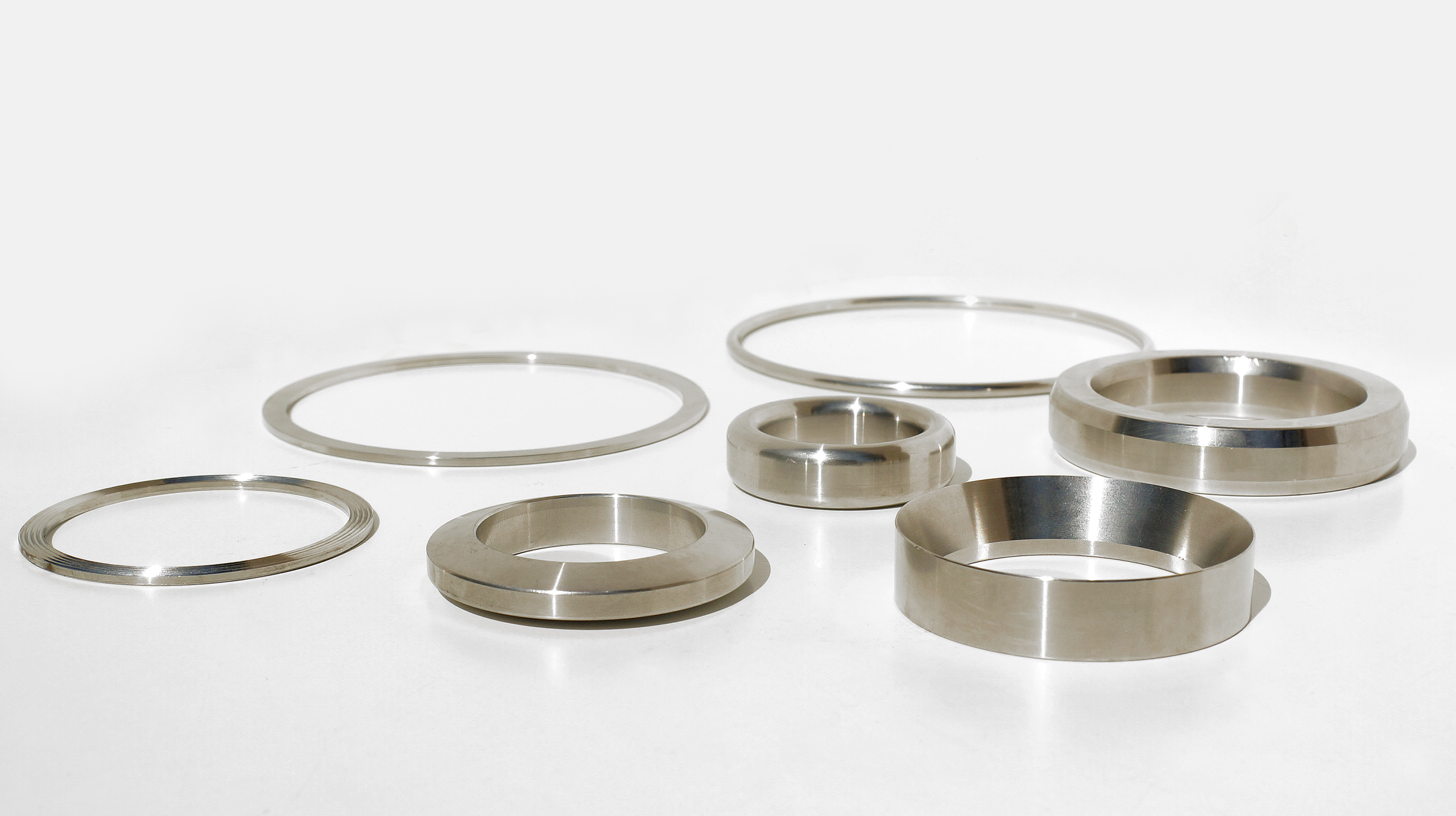

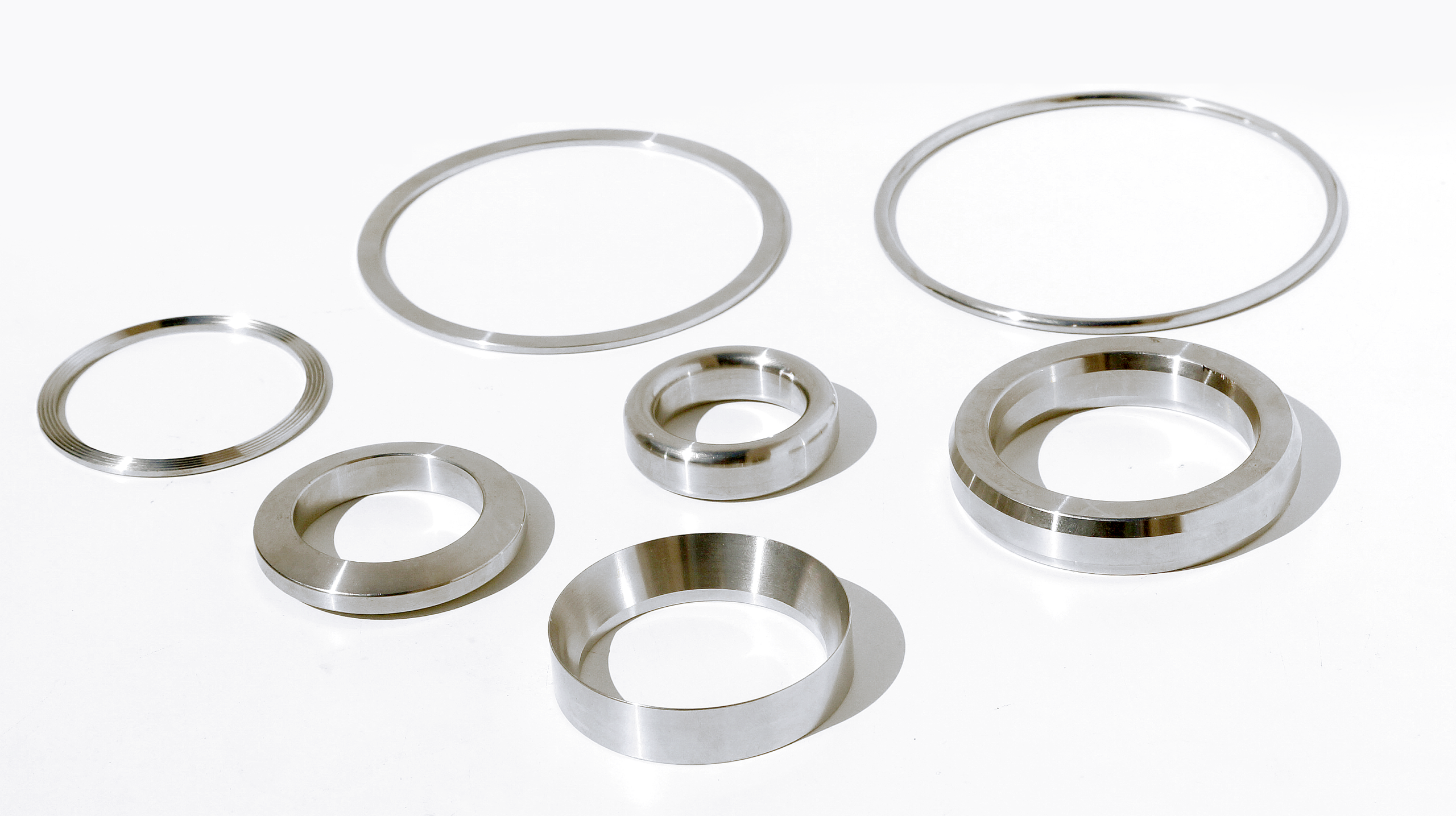

Además de las formas de perfil estándar, CPI SEALING puede suministrar varias formas de perfil no estándar. Dado que este tipo de juntas involucran elementos no estándar, las descripciones y/o planos deben estar disponibles.

DESCRIPCIÓN

Transition RTJ: Se utiliza cuando las bridas tienen diferentes dimensiones de la ranura o de los perfiles. Éste tipo de RTJ está disponible tanto en oval como en octogonal y no están abarcadas por la especificación API.

RTJ revestida de goma: Éste (oval u octagonal) tipo es ampliamente utilizada durante los procedimientos de prueba. Otra ventaja es que con el uso adecuado de esta junta, puede volver a utilizarse. Generalmente, se utiliza la calidad de caucho NBR.

RTJ con goma esponjosa en el exterior: Junta equipada con un anillo exterior de goma esponjosa para evitar la corrosión de la atmósfera.

Blind RTJ: Se pueden fabricar para bridas y tuberías. Consiste en en una junta RTJ estándar con centros metálicos sólidos integrales RTJ con anillo interior.

PTFE: El propósito de este anillo es para evitar la corrosión de las ranuras de la junta y de la brida.

Tapas metálicas protectoras para las RTJ: Estas tapas se aplican para evitar daños en el anillo y la ranura.

Durezas especiales disponibles bajo petición:

Metal Dureza Máxima Estándar Identificación
  Rockwell B Brinell
Soft Iron 56 90 D
Low Carbon Steel 68 120 S
F5 (4/6% Cr. 1/2% Mo) 72 130 F5
410 Alloy Steel 86 170 S410
304 Stainless Steel 83 160 S304
316 Stainless Steel 83 160 S316
316L Stainless Steel 83 160 S316L
347 Stainless Steel 83 160 S347
321 Stainless Steel 83 160 S321
Alloy 600 200
Alloy 625 200
825 Inconel 93 200 825
Hastelloy 200
Titanium Grade
Super Duplex 200
